支持脉冲型 ，总线型编码器扩展；一体简约架构 ，节省装置时间；
支持直线插补 ，圆弧插补 ，路径平滑等 ，具有高性能连续轨迹前瞻控制及卓越的速度曲线计划；
32路标准输入 ，32路标准输出；
接纳高速总线结构 ，集成主控单位（逻辑+运动控制） ，整流单位 ，驱动单位 ，IO单位� ？墒逝�6~8轴 ，满足差别的应用场景；
单轴功率可笼罩100W~1800W规模；
系统接纳多芯片漫衍式架构计划 ，高性能ARM处理器 ，搭配自主优化的实时Linux操作系统；
2.5kHz电流环带宽 ，最大限度降低增益调解难度 ，具有陷波滤波器 ，平滑滤波器 ，震动抑制等高级功效 ，包管运动的平稳；
富厚的通讯接口 ，可灵活配合其它生产辅助设备使用 ，便当系统的扩展；
搭配高精度绝对值编码器电机 ，控制精度可抵达0.01mm ，满足高精度应用的场景。

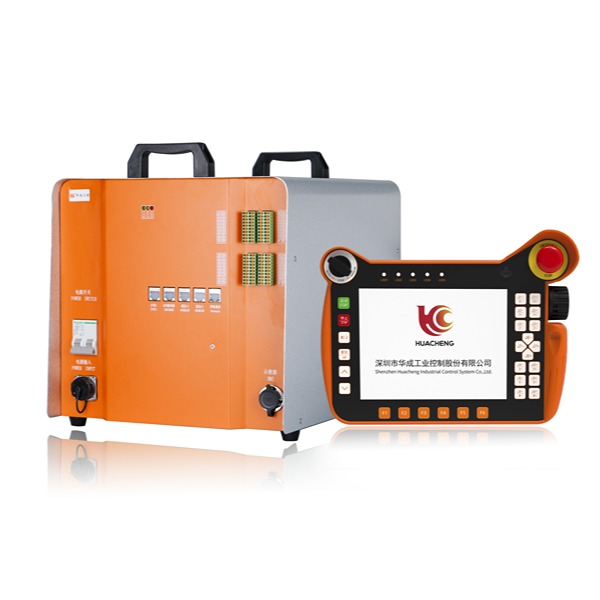

GC-R6六轴枢纽机械人控制系统 ，凯发天生赢家一触即发首页工控自研推出的通用型枢纽机械人系统。总线驱控一体框架 ，免除焊线、减少维护本钱。支持串联4-6枢纽、SCARA、DELTA等差别类型机械人结构算法；可扩展2个协同轴 ，支持旋转台翻转台和地轨协同运行。具有柔性、多维度、多自由度特点 ，适合于多种角坐标结构机械人机型。该系统集精密化、柔性化、智能化优点一身 ，可以自由编程 ，完玉成自动化的事情。
六轴枢纽机械人控制系统功效概括：
（1）轨迹插补
系统支持枢纽运动 ，直线插补 ，圆弧插补 ，整圆插补等轨迹指令；
支持连续轨迹的插补 ，枢纽、直线、圆弧和整圆可以任意组合实现连续轨迹的插补行动。
（2）支持多种通信协议
远程通信协议 ，modbus/tcp协议 ，通过远程协议和modbus/tcp协议 ，外部设备可以便当的对机械人进行控制 ，获取机械人的状态信息等；视觉协议 ，系统通过Ethernet(以太网)接口和视觉系统建立通信� ？梢酝ü痰际泳踔噶� ，IO触发和编码器等距离触发等方法完成拍照行动 ，视觉系统对图像处理完成后 ，凭据视觉协议花样发送图像坐标数据到机械人 ，实现机械人的视觉引导定位。
（3）多种通信接口
RS485和CAN接口 ，可以和外部编码器建立通信 ，应用于视觉追随 ，位置闭环控制等场景；
Ethernet接口 ，可以和外部设备、视觉系统建立通信。
（4）支持工具 ，事情台坐标系的界说
工具的标定支持两点法 ，三点法和多点法；
为了便于用户的教导 ，支持用户自界说事情台坐标系。
（5）固件升级 ，数据备份与还原
系统支持通过U盘对系统固件进行升级 ，便当系统最新功效的扩展；
可以将系统的参数在本机备份 ，也可将参数导出到U盘 ，使用备份到U盘的参数可以使用备份还原功效 ，对相同机型的参数进行快速设置。
（6）支持云监控
支持凯发天生赢家一触即发首页云监控平台 ，通过云监控平台可以实现对系统的目今运行状态 ，IO状态 ，故障信息 ，产量信息进行远程监控。
（7）支持多种工艺包：视觉追随、码垛、喷涂、冲压、焊接、注塑取物、取片等。
产品特点：
1.支持脉冲型 ，总线型编码器扩展；一体简约架构 ，节省装置时间；
2.支持直线插补 ，圆弧插补 ，路径平滑等 ，具有高性能连续轨迹前瞻控制及卓越的速度曲线计划；
3.32路标准输入 ，32路标准输出；
4.接纳高速总线结构 ，集成主控单位（逻辑+运动控制） ，整流单位 ，驱动单位 ，IO单位� ？墒逝�6~8轴 ，满足差别的应用场景；
5.单轴功率可笼罩100W~1800W规模；
6.系统接纳多芯片漫衍式架构计划 ，高性能ARM处理器 ，搭配自主优化的实时Linux操作系统；
7.2.5kHz电流环带宽 ，最大限度降低增益调解难度 ，具有陷波滤波器 ，平滑滤波器 ，震动抑制等高级功效 ，包管运动的平稳；
8.富厚的通讯接口 ，可灵活配合其它生产辅助设备使用 ，便当系统的扩展；
9.搭配高精度绝对值编码器电机 ，控制精度可抵达0.01mm ，满足高精度应用的场景。
工艺包说明：
视觉追随工艺包
针对有传送带跟踪的应用 ，可以使用视觉追随工艺包 ，通过视觉系统先对产品进行定位 ，通过外接编码器试试获取产品在传送带上的位置信息 ，完成产品跟抓应用
喷涂工艺包
可以通过设定喷涂模式 ，和要害点自动生成喷涂轨迹。
冲压工艺包
支持12台冲压联机 ，完善的宁静�；�。
注塑取物工艺包
完善的取物流程 ，支持扩展EUIO板 ，满足欧规宁静。
码垛工艺包
支持自界说码垛样式 ，隔板 ，堆垛和拆垛。
焊接工艺包
支持数字量和模拟量焊机 ，支持外接激光跟踪器进行焊缝跟踪 ，支持预约工艺。
取片工艺包
自动往叠片偏向进行取物 ，取完换堆 ，取料失败换堆 ，取片统计。
整体外观接线示意图：
重载头侧动力线界说：
重载头侧编码器线界说：
外观整体尺寸图：
